HK-Ventil 12V

Dette er en ventil som installeres hvis du skal montere et hk-feste eller annet hydraulisk redkskap på din gravemaskin. Dette settet kan brukes til alle gravemaskiner og det følger med alle nødvendige deler. Merk at ved nymontering behøves også tilbakeslagsventil.

Hvordan koble riktig:

• P er olje inn og skal kobles med t-stykke på skyffesylinder (i topp mot bom).
• T er retur av olje og skal kobles med t-stykke på skuffesylinder (i bunn mot skuffe).
• A og B skal kobles på sylinder i hk-feste. B gir alltid olje, A gir olje kun når strøm er på.
• Svart strømkabel til jord og rød kabel må inn i førerhuset og kobles til en bryter.

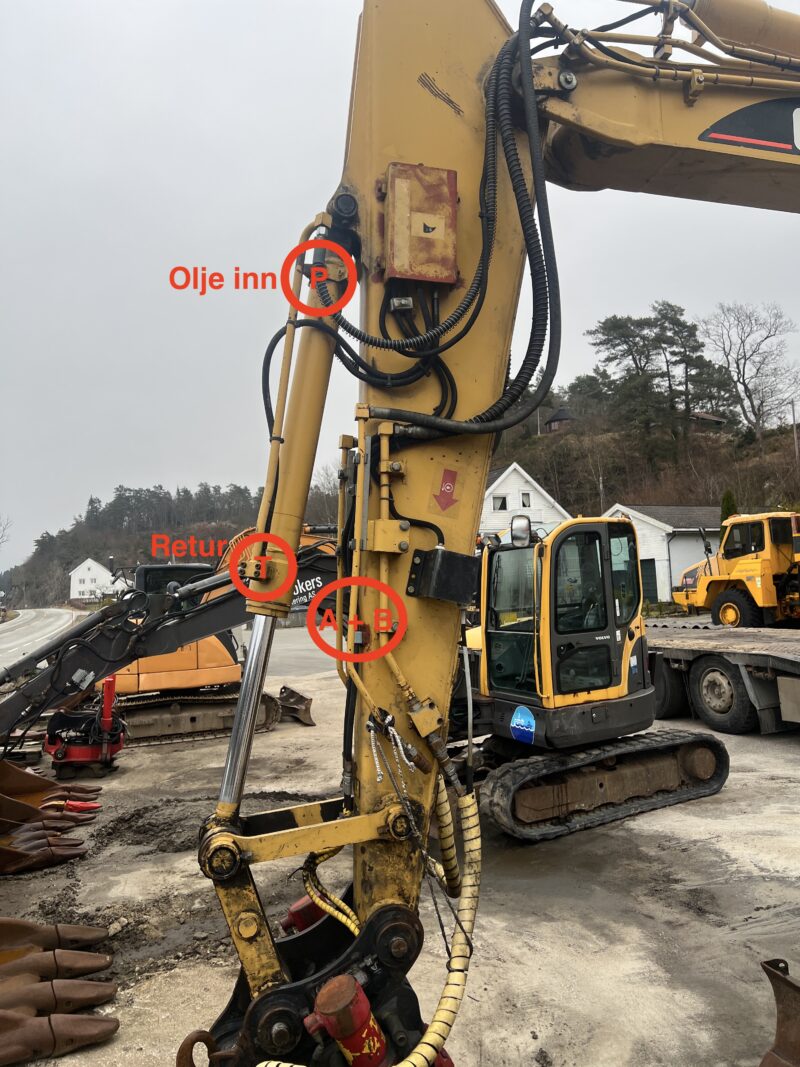

Se bilde i galleriet hvor vi har laget en illustrasjon om hvordan dette skal kobles opp.
